煙囪結構布置

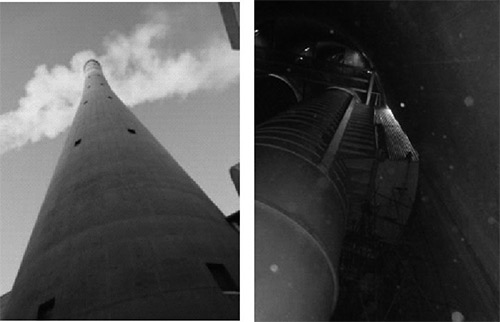

脫硫濕煙囪通常采用套筒或多管式煙囪結構型式，外筒為承重筒，不與煙氣接觸，一般采用鋼筋混凝土筒，主要承受風荷載、地震荷載以及內筒傳來的豎向荷載；內筒為排煙筒，直接與煙氣接觸，采用自立、分段支撐或分段懸掛在外筒上，承受自身重量以及外筒變形引起的荷載。根據機組容量、工藝布置及環保要求，煙囪高度一般為180m、210m、240m，排煙內筒直徑一般為7m、8m、9m以及10m不等。建成后煙囪外形見圖1、圖2。
2.2純鈦板結構布置
純鈦板方案基本做法：
1）焊接龍骨：按照煙囪內筒壁豎向每間隔1200mm焊接一圈龍骨，龍骨采用鈦鋼復合板，每相鄰兩圈龍骨之間沿煙囪內筒壁圓周均勻布置豎直龍骨；
2）鈦板層定位：鈦板層在同一周長上等分為6塊鈦板塊，用吸手輔助將鈦板塊鋪設在龍骨上，鈦板塊長邊在水平龍骨上定位，寬邊在豎直龍骨上定位。
3）鋪設鈦板層：鈦板塊與龍骨之間、相鄰鈦板塊之間采用搭接焊接的方式連接，鈦板結構布置簡圖3、圖4。
