1 工程概況
宏圖工業園地處廣州市東圃大觀路!是為解決珠江新城一帶搬遷廠房而開發興建的工業用地!由于該地區屬新開發的邊遠地區!城市供水管網在一定時期內無法敷設供應!為解決工業園生產用水問題!建設單位決定就地抽水!利用水塔進行儲供水"

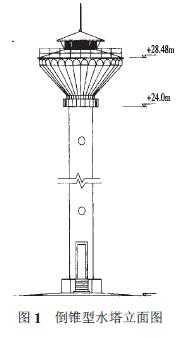

本工程設計采用國標94s844的容量300m3、高30m 的鋼筋混凝土倒錐殼水塔(如圖1)其施工方法是按滑動模板施工支筒后! 用雙環梁液壓千斤頂提升預制水箱! 實際施工時沿用傳統分節倒模現澆支筒工藝! 水箱在空中支模和進行混凝土現場澆筑! 節省了滑模和水箱提升的大量設備! 但施工速度受限制! 且給施工質量控制帶來一定難度.
2 倒錐殼水箱的支模
本工程倒錐殼水箱由于采用高空直接現澆!故其水箱倒錐殼下部支模方案必須與地上支模方案有所不同而作特殊考慮"水塔支筒高30m!用高竹搭設八角形滿堂紅腳手架到支筒頂!本身就存在結構自穩性等問題!若用它來支撐倒錐殼水箱底模!則施工中荷載#風載等因素極易導致支撐體系的擺動!影響模板穩定和混凝土質量"為了解決模板的穩定問題!
本工程采用在支筒壁設鋼架作支撐平臺支模與懸吊固定相結合的方法"某鋼筋混凝土倒錐殼水塔支模設計與施工
2.1 懸吊支模
通過吊筋、支承箍、預埋件等把倒錐殼底模吊起!形成環向套箍作用!控制倒錐殼底模整體尺寸及變形!同時分擔部分荷載"! 吊筋&用! +, 圓鋼加工而成!上端彎鉤與人井預埋件連接!下端用螺栓與支承箍連接!吊筋中部設花籃螺栓調節伸縮" 吊筋設上下共, 層!分別位于下殼板頂部$即中環梁下部%和中部!每層. 根吊筋呈輻射狀等分圓周" 預埋件&利用! . 帶彎鉤膨脹螺栓加工而成!預埋部分焊接止水片!在人井施工時統一標高!分為. 等份預埋"# 支承箍& 利用,! +/ 鋼筋彎制焊接成環狀!支承箍在圓周. 等份處!鋼筋之間焊接+ 塊01.) 鋼板!板上開螺栓孔用于與吊筋栓接",-, 支筒壁支撐平臺在施工支筒時1分別在2,0-)* 和2,.-)* 處預埋鐵件1待支筒混凝土達到34 齡期后!按支筒圓周. 等
份焊制.組鋼管桁架!鋼桁架平面上用! 5)$壁厚%%鋼管按3))** 間距連接!其上橫順密鋪雙層,6**厚橫板共同形成剛性支撐平臺!倒錐殼模板及滿堂紅腳手架支撐可在其上直接施工"! 鋼管桁架荷載與計算鋼管桁架上的荷載包括&$())*( 鋼筋混凝土倒錐殼水箱自重$.)78’ %施工活荷載,-578 *,1+3)*,9/,578’&模板#腳手架荷載+-+578 *,1+3)*,9+$578’ 總荷載+0))78" 每肢桁架承受荷載為+0)) .9,))78!
