倒錐殼水塔施工應用鋼管支撐組合鋼模板技術探

       在一般建筑工程混凝土施工中，利用Φ48鋼管支撐定型組合鋼模板已得到廣泛應用。實踐證明，使用鋼管支撐組合鋼模板不僅節省木材，還具有強度高、剛度大、組裝靈活、裝拆方便、通用性強、周轉次數多等優點。同時，用鋼模板灌筑的混凝土質量比用木模板好，施工速度也快。我公司應用鋼管支撐組合鋼模板施工200～300m3鋼筋混凝土倒錐殼水塔水柜8座，均未發生滲漏現象，確保了混凝土的抗?jié)B指標達到設計要求，現將施工情況介紹如下。

1、工程概況

水柜外形見圖1，水柜外部設24道裝飾凹槽，從下環梁延伸到中環梁處，為蓮花瓣形。水柜由氣樓、正錐殼、中環梁、倒錐殼及下環梁組成。倒錐殼壁厚140mm，雙層配筋，殼體母線斜度為45°，正錐殼壁厚70mm，單層配筋，坡度為1:4。下錐殼和中環梁均為C25抗?jié)B混凝土，正錐殼為C25普通混凝土。水柜繞塔身就地澆搗，當水柜達到設計強度的70%后，采用分離式液壓千斤頂和工具式吊桿將水柜吊起到支筒頂就位安裝。

2、施工方案

下環梁外模采用木模，內模采用普通三合板，三合板與培身之間的空隙用砂子填實I倒錐殼底模采用鋼管支撐定型組合鋼模板，上模采用我公司開發的浮模施工技術；中環梁外模采用木模，內模采用組合鋼模板I頂蓋正錐殼底模采用鋼管支撐定型組合鋼模板，由于坡度較小，不需支上模。在施工中要求倒錐殼與中環梁連續澆筑，施工縫留在中環梁的上端。

3、鋼管支撐及鋼模板的安裝

3.1鋼管支撐的搭設

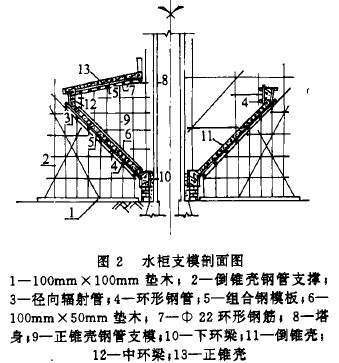

(1)在鋼管支撐搭設前將基土夯實，表面鏟平。在地面上繞塔身鋪設徑向輻射狀斷面為100mm×100mm的墊木（圖2），在每道墊木上先用3根長度適當?shù)匿摴芄潭閮A角45。的徑向輻射鋼管，輻射鋼管上搭設7--9道環形鋼管，符合設計要求后，沿輻射管再適當增加一些鋼管進行加固，鋼管之間的距離為800—1200mm，外圍間距小一些，內圈可大一些，并隔1道墊木設置1道剪刀撐。鋼管之間用扣件連接。

(2)當?shù)瑰F殼混凝土強度達到5—8MPa，拆除中環梁內模后．開始搭設頂蓋正錐殼的鋼管支撐，搭設方法基本與倒錐殼鋼管支撐搭設方法相同。區別為：鋼管支撐下放100mm×50mm斷面的通長墊木，墊木一端頂住筒身，使之不至下滑，支撐下墊木上釘楔形木板，使支撐立在平面上。在鋼模板下放置8～10道①22環形鋼筋。

3.2鋼模板安裝

(1)采用鋼模板的主要型號為P2015、P2012和P2006，配板主要考慮了弧度與鋼模板寬度之間的關系，使以鋼模板寬度為弦與其所對應的弧之間的矢高限定在2～3mm以內，以及方便施工、鋼模板端頭接縫錯開布置3種因素。

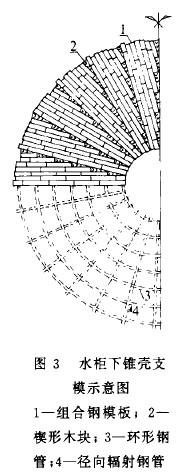

(2)將倒錐殼以母線為分界線等分24份，拼裝鋼模板從某一分界線開始，豎向拼裝，當錐殼下口模板鋪到相鄰的分界線時，再以此鋼模板下楞為起點的母線為分界線開始鋪向相鄰的另一分界線。鋪完24片模板后，用鋼模板填上每條分界線一側的空余部分，最后用楔形木板鑲填每片模板交接處空余的階梯三角形部分。模板上端可超出倒錐殼上口，中環梁外模采用與其壓接的方法支模（圖3）。

(3)在每片鋼模板中，模板之間用U形卡連接；楔形木板與鋼模板之間，可利用鋼模板肋條上的釘孔和U形卡孔，將其連接牢固；鋼模板與環形鋼管之間用10號鉛絲連接。

(4)中環梁內蓼鋼模板固定在2道環形鋼管上。頂蓋正錐殼的模板支模方法與倒錐殼支模基本相同，不再單獨陳述。

(5)模板安裝后進行詳細檢查，主要檢查倒錐殼的上口尺寸、母線直度、模板傾角、預留裝飾凹槽的木條是否順直，模板的接縫似及下環梁與塔身之間的空隙情況。

4、模板拆除

4.1當混凝土強度達到設計強度的50%后方可拆除倒錐殼和正錐殼的底模。拆模順序?yàn)椋褐协h(huán)梁外模一正錐殼底模一倒錐殼底模。在條件許可的情況下，支模與拆模應由同一小組負責。

4.2拆除正錐殼模板時，先從繞簡身的支撐開始按同心圓層次對稱地拆向結構周邊。

4.3拆除倒錐殼模板時，待先拆了中環梁木外模，從上口模板開始，按同心圓層次對稱地拆向下口。拆模時，用鋼釬輕輕撬動鋼模板，或用木錘輕擊鋼模板，把第一塊鋼模板拆下，然后將鋼模板逐塊拆除。

預留凹槽中的木條由于吸收了混凝土中的水分，如拆除有困難，不應免強，以免損壞凹槽的楞角及水柜的裝飾效果。可暫停幾日待水分蒸發后，用木錘輕輕擊打即可拆除。

4.4拆除模板時嚴禁用鐵棍或鐵錘亂砸。拆下的模板應妥善傳遞或用繩鉤放到地面，不準隨意拋擲。

5、施工中應注意的問題

5.1澆筑混凝土前除檢查模板鋼筋外，還應特別注意清除模板內木屑雜物，沖洗干凈，濕潤模板。

5.2為保證混凝土的抗?jié)B標號，水灰比宜用0.5．坍落度2～75px，水泥最少用量為300kg／m3，水泥標號不低于425號，含砂率不小于35%，灰砂比不少于1:2.5，粗骨料最大粒徑不大于75px，砂子含泥量小于3%，石子含泥量小于1%。混凝土必須用機械攪拌，時間不少于3min。

5.3澆筑混凝土?xí)r，布料應均勻，應在水柜壁上的兩對稱點同時、同方向下料，以防模板變形。

5.4施工中注意觀察地基是否有積水和下沉，組合鋼模板的整體結構是否穩定，各部位的結合及支承著力點是否有脫開和滑動情況，發現問題立即處理。

5.5按規范要求對混凝土進行養護，避免出現干縮裂縫。
