倒錐殼水塔施工縫處理技術探討

一、水塔施工縫留設部位

全現澆鋼筋混凝土倒錐殼形水塔施工順序為：(1)環托梁下部支筒；(2)環托梁及與其有聯系的部分支簡；(3)環托梁上部支簡；(4)下環梁、下錐殼、中環梁等。

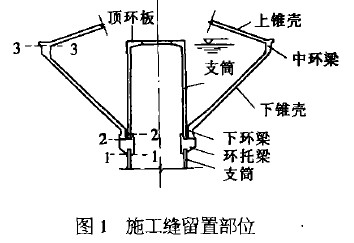

根據以上水塔施工順序，水塔施工縫留設部位如下：支筒施工到環托梁下標高，留設施工縫1-1；環托梁和與其有聯系的部分支筒混凝土同時澆筑，留設施工縫2-2；水箱部分混凝土必須連續澆筑，只允許在中環梁上部留設施工縫，考慮到上錐殼下部受力筋需錨人中環梁，將水塔施工縫留在中環梁頂標高以下100mm的位置，即3-3，見圖1。

二、水塔施工縫的留設辦法及處理措施

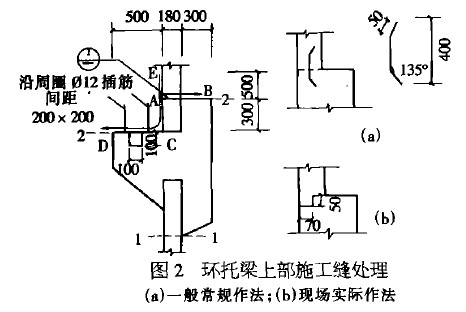

施工縫2-2位于水箱最下部，水壓大，是最薄弱的部位，處理不當有可能成為滲水路徑（圖2）。

由于現澆，水箱下環梁與支筒間不留間隙，E點同下環梁頂標高一致。此部分滲水途徑為EAB和EACD兩條，其中EAB滲水路徑比EACD滲水路徑短，滲水可能性大，為防水關鍵。EAB滲水路徑中支筒壁厚僅180mm，且鋼筋密集。

一般水塔施工縫處理常規作法為：

按要求在平縫中間埋設鋼板止水帶，鋼板厚3-4mm、寬40cm。這種處理方法的水塔防水效果雖佳，但鋼板需加工成圓形，而且要安裝在水平縫中間位置，操作難度大。

在實際水塔施工中，采用如下作法：

在AB縫外周邊留設70mm×50mm臺階形施工縫。考慮到鋼筋密集，混凝土澆筑前用雙層鋼絲網做“模板”隔置，初凝后拆除鋼絲網，再用人工修整。這種作法操作簡便，水塔施工速度快，而且臺階形施工縫作法比常見的凹槽作法易于清理。

對EACD滲水路徑，為了避免影響上部下環梁鋼筋的綁扎，故不在DC面上留設凸槽，而留設100mmx100mm凹槽。

除了進行上述處理外，還應對下環梁混凝土需接槎的支簡外側面，EAC、DC除凹槽以外的其他部分，AB除臺階外的水平縫進行全面鑿毛，并清除浮漿及松動的石子。

下環梁嵌入凹槽內可以改善它在環托梁上的抗滑性能，在澆筑環托梁混凝土時留設插筋，使下環梁與環托梁能成為一個整體，也用插筋承擔滑移產生的部分勇力。
