水塔滑模施工腳手架的設計

       水箱需要原位現澆,提升模板需要支架。因此考慮搭設外腳手架。外腳手架平面布置為正六邊形,搭設高度為38.4m,外排架邊長3.3m,立桿間距1.1m,內排架邊長2.15m,立桿間距1.08m,步距為1.2m,內、外排架間距1.1m,內腳手架距離支筒的最近距離為0.66m,最遠距離為0.95m,內、外排腳手架每邊用6m長的鋼管相連,中間排木用2m鋼管,待支筒混凝土達到一定強度時,將其與支筒頂緊,外架各邊上用6m鋼管做四周全封閉的剪刀撐。
       垂直運輸采用1.9m×1.9m的鋼管井架,用鋼管搭設馬道與外架連接,每三步做一運輸平臺。井架外邊距離支筒中心8m,馬道作為施工人員上下通道,立桿間距1.2m、步距1.2m、寬度1.9m、高度與外腳手架同高。
根據規范要求,同時結合當地氣候條件,外腳手架在15m、25m、35m高度處設四道纜風繩,纜風繩選用φ12.5鋼絲繩。外腳手架在14.4m以上,每間隔4.8m沿支筒均勻做3根別抱與支筒連接,連接點隨混凝土澆筑進度陸續加設。
     水箱施工采用外腳手架作為支撐體系,挑架利用原支筒架子外圈間隔放置3根3m長的短桿作放射狀支挑,設四層,環向橫桿仍按正六邊形布置,徑向橫桿隨挑桿放射狀布置。挑架與筒壁每層設置6個支撐點。外挑架的卸荷選用在8個環托梁安裝時,分別在外側下端焊Φ25吊環,然后用鋼絲繩拉接外挑架來卸荷。外腳手架、外挑架、馬道和龍門架經過設計和驗算,其強度和穩定性均能滿足施工要求。

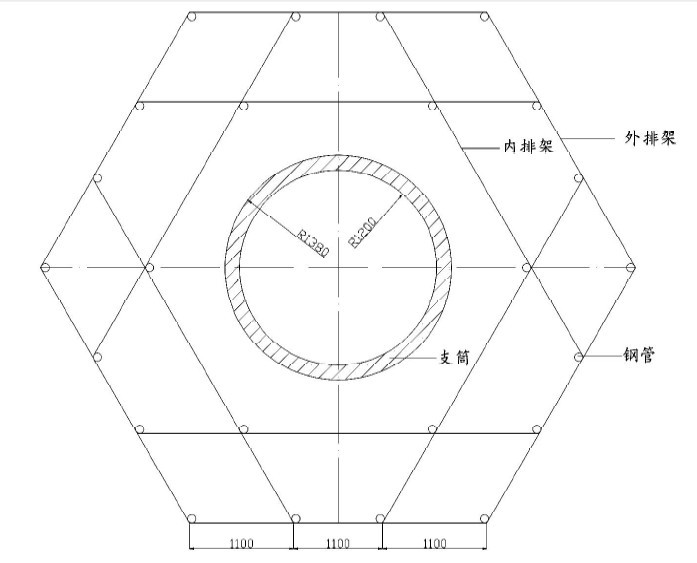

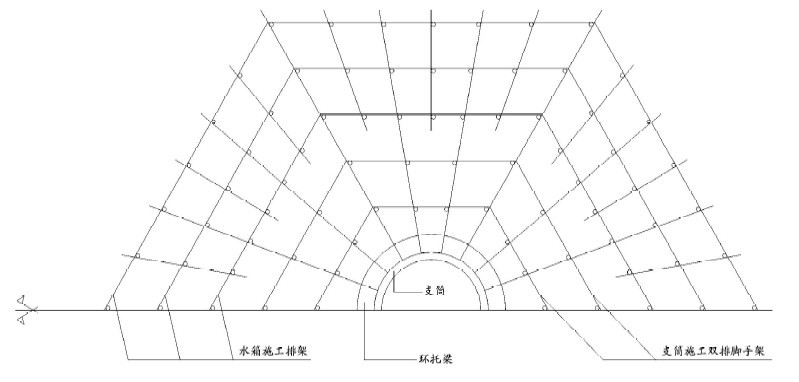

                                            腳手架平面布置圖                                                                                                                                                    水箱施工排架平面布置圖
