鋼煙囪制作安裝防腐處理施工方案

一、工程概況：

50米鋼煙囪制作安裝施工方案 由于熱電廠煙囪腐蝕嚴重，需做防腐處理。

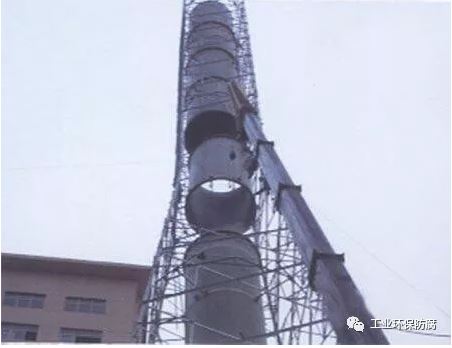

江蘇浩久高空建筑防腐有限公司為了不影響機組在煙囪防腐期的正常運行，在7、8#爐水平煙道旁新建臨時鋼制煙囪一座，當煙囪防腐施工完畢，恢復正常的脫硫模式，拆除臨時煙囪。鋼制煙囪外表面溫度在100°左右，高度50米，總重量約50余噸（含外加固等），總體可分5節制作；3節安裝，鋼板厚度為3mm，截面為2*2.5米，每0.5米外設一道[10橫向加固肋，內設Φ57*4十字加固支撐；縱向設10道厚度為10mm、寬帶80mm的加固肋；采用厚度為25mm的Q235鋼板，4米*4米的正方形作為鋼制煙囪底座，采用全部焊接連接，地腳澆筑在鋼筋混凝土基礎平臺上。

由于本煙囪較薄，考慮抗折撓度及剛度不夠，特設置40米高300*300H鋼井字框架，每3米設置一層橫梁，橫梁之間設一斜撐構成三角型的穩定結構；井字架上方煙囪縱向設置8道[25加強縱向受力。設置4層防風繩，每層設4根6×19S+IWR 直徑20鋼絲繩共計420米，相應卡扣64個；地錨為2.5米*0.5米*0.5米鋼筋混凝土塊8個。 本工程施工場地狹小，不能安裝大型吊裝機械，用25噸汽車吊進行吊裝作業。煙道外形尺寸大，臨時煙道部分大件需在配置廠預制，運回現場組合，焊接；吊裝時應充分考慮相應的起吊機械，嚴禁超負荷起吊。施工中高空對接焊接量大，我們必須做好所有的安全防范措施，不允許有任何安全事故發生。

二、編制依據：

（1）《工業金屬管道工程施工及驗收規范》GB50235-97

（2）《鋼結構、管道涂裝技術規程》YB/T9256-96

（3）《鋼結構工程施工質量驗收及規范》GB50205-2001

（4）《混凝土結構工程施工及質量驗收規范》GB50010-2002

（5）《建筑地基基礎設計規范》GB5007-2002

三、施工工藝：

1、材料購置及要求：

（1）鋼煙囪制作使用的鋼板，應有鋼材質量檢驗證明，各項指標應符合鋼煙囪設計文件的要求和國家現行有關規定，不合格的鋼材應禁止使用。

（2）鋼材貨到現場時應分類擺放，不同規格的鋼材不能混放在一起，同時，擺放鋼材的底部要墊平，防止避免人為造成鋼材堆積變形，給施工制作造成難度與不必要的麻煩。

（3）焊接所用的電焊條必須有產品合格證書，并符合國家《碳鋼焊條》GB5117標準的規格，同時要經實際焊接操作使用試驗合格后才能使用，電焊條應存放在通風干燥的地方，隨用隨取。

（4）購置油漆防腐材料時，要根據鋼煙囪防腐的性能與技術要求選擇品牌廠家，油漆產品要具有合格證書，并有產品使用性能及防腐技術參數說明書。

2、施工前準備

2.1在煙囪梁標高5.1m上煙囪壁（原煙囪壁結構為：240mm磚墻+100mm厚混凝土結構）開孔寬2.5m高2m，開孔的目的是清理煙道內的塔底灰（清理塔底灰的工程量為3.6m*4m 厚度為250mm），清除的塔底灰在加濕后用汽車外運處理，運距10km，運送塔底灰的車輛裝載的最高點高度不得超過擋板，上面用干凈的防水布覆蓋嚴。
