硫回收裝置中套筒式煙囪鋼內筒的設計施工

某硫回收裝置中從尾氣焚燒爐燃燒廢氣經蒸汽過熱器和尾氣廢熱鍋爐后進入濕法脫硫裝置, 從濕法脫硫裝置進煙囪的溫度在65℃ (一般煉油裝置進煙囪的溫度在270℃左右) , 煙氣的成分復雜, 不僅含有SO2, SO3等, 還有從濕法脫硫裝置中帶來的鹵化物雜質 (即Cl-和F-) , 對煙囪抗腐蝕能力要求很高。常規混凝土煙囪不能滿足使用要求, 最終采用套筒式煙囪, 解決了煙囪防腐蝕問題。

1 方案設計
1.1 選型
套筒式煙囪是筒壁內設置一個排煙筒的煙囪, 在煉油行業應用較少, 但在電力行業里應用很廣泛[1], 甚至是多管式煙囪, 即兩個或多個排煙筒共用一個筒壁的煙囪。

由于煙氣成分的復雜性和低溫特點, 單純的采用煉油行業中常見的單筒混凝土煙囪就不能滿足腐蝕要求, 必須采用套筒式的, 即外筒采用混凝土, 內筒采用鋼內筒。

鋼內筒從支撐型式上又分為自支撐、整體懸吊和分段懸吊三種型式, 各有優缺點。自支撐結構簡單, 底部采用螺栓錨固, 頂部配合止晃點設計, 缺點是鋼材用量大。懸吊式能很好地利用鋼材的抗拉強度, 受力簡單, 鋼材用量少, 但是懸吊式的要配合膨脹節使用, 以吸收鋼內筒軸向的膨脹量, 膨脹節的更換維修費用較高。分段懸吊式接頭多、構造相對復雜, 濕煙囪滲漏點多、防滲難度大且成本高;整體懸吊接頭少, 甚至沒有接頭, 構造簡單、防滲可靠性高且成本低。綜合考慮上述因素, 本工程130m煙囪鋼內筒最終采用自支撐式。

1.2 選材
鋼內筒防腐一般采用防腐金屬內襯、輕質防腐磚內襯、防腐涂層內襯、耐酸混凝土內襯[2]。

鈦基和鎳基合金是國際工業煙囪協會推薦的不設加熱器情況下煙囪防腐金屬內襯常用的兩種材料。鈦材由于其特定的化學性能, 有非常好的防腐效果, 脫硫后的強腐蝕性煙氣對鈦板的腐蝕性很小[3]。鎳基中同時加入鉻鉬, 鎳鉻鉬合金不僅在氧化性介質, 而且在還原性介質中均具有很好的抗腐蝕能力, 特別是在有F-、Cl-等離子的氧化性酸中, 均具有其他耐蝕合金難以相比的耐蝕性。根據資料, 鎳合金是最能適應各種嚴苛條件的優良耐蝕材料, 是比鈦板防腐性能更好的材料, 但由于造價高, 目前國內電廠尚無鎳基合金作為煙囪防腐內襯的業績。國內普遍采用的還是鈦合金板。

輕質防腐磚內襯一般采用玻璃磚, 主要有進口賓高德玻璃磚、國產玻璃磚、國產陶瓷泡沫玻化磚等。后三種在工業上雖有應用, 但可靠性尚待提高。

由于考慮到腐蝕性為第一要素, 承受內壓為次要, 本次設計的鈦復合板采用GB/T 8547-2006《鈦-鋼復合板》中爆炸軋制復合板, BR2類, TA2+Q235B。它不同于爆炸復合板, 這兩種復合板的成型機理不同, 造價成本相差很大, 爆炸軋制復合板的成本相對較低, 國內多家復合板生產廠家都有生產。

1.3 設計
設計中外筒承受風壓, 內筒不考慮風壓, 只考慮強度和剛度。最終經過計算, 煙氣入口以下不考慮腐蝕段采用, 14mm厚Q235B鋼板, 往上依次選用1.2+12mm、1.2+12mm, 止晃點處, 鋼板采用1.2+12mm, 每隔2m左右設置外加強圈, 兼做保溫支持圈。底封頭不宜采用橢圓形封頭, 因?yàn)檫@種爆炸軋制復合板在旋壓封頭時很難保證成型封頭的質量, 而且還增加制造難度, 此處采用斜平板即可。這樣便于現場的焊接和施工。煙氣采樣口和靠近煙囪入口處宜設置檢修平臺, 其余中間可按需設置平臺。中間用斜梯或者直爬梯連接, 如果是多管式煙囪, 用斜梯比較好, 單筒式CEMS以下部位可以設置斜梯, 上部設置直梯, 設計中應注意內筒外壁與外筒內壁之間的凈距離不宜小于1m。整個內筒外保溫, 保溫厚度60mm。

內筒筒首伸出外部混凝土煙囪3m, 為保護外筒內部及雨水進入, 在靠近外筒頂端2m處設置封閉平臺, 且此處裸露在外的筒體保溫外防護采用S31603不銹鋼板, 以防止腐蝕。頂平臺收集雨水, 通過泄水孔將雨水排至外壁。

2 施工方案
2.1 內筒施工方法
套筒式或多管式煙囪都是在外筒混凝土煙囪施工完畢檢驗合格后再進行內筒的施工。常用的施工方法是在煙囪底部開門, 鋼內筒在就近的制造廠分段制造或者現場分段卷制焊接運至煙囪內。內筒分段組裝焊接采用倒裝法, 倒裝法主要有氣壓頂升、液壓提升和液壓頂升3種, 這些方法在自支撐煙囪鋼內筒施工中應用已較為成熟。經比較最終采用液壓頂升, 其工作原理為:提升環梁伸出12根插銷托住鋼制內筒上的倒牛腿, 提升環梁的3條支腿擱置在同一平面上3個均布分開的爬升千斤頂上, 爬升千斤頂按指令在立柱的凹槽內攀住方孔向上爬行, 實現鋼煙囪筒體上升, 見圖1。

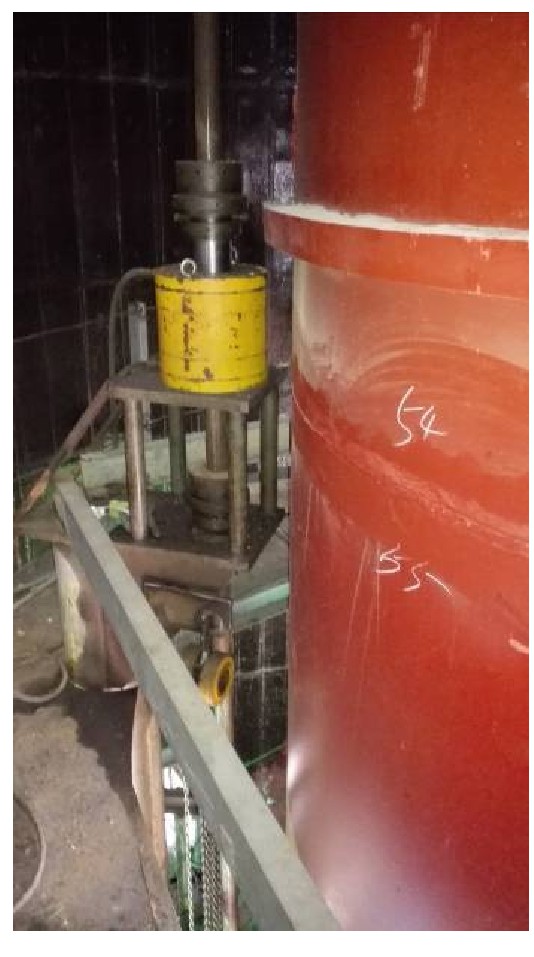

圖1 液壓頂升裝置
圖1 液壓頂升裝置   下載原圖

圖3 完成組對的筒節
圖3 完成組對的筒節   下載原圖

2.2 焊接
鈦復合板的焊接接頭型式采用圖2所示的型式, 基層焊接完畢檢驗合格后再進行復層的焊接, 復層采用的是70mm寬, 1.6mm厚的TA2板, 與復層金屬搭接角焊。復合板生產廠家生產時要按照?qǐng)D紙定尺生產, 保證復層金屬比基層少15mm, 避免現場切割。筒體焊接中的一些其他角焊縫也應采用鈦貼條的型式對角焊縫進行保護。受煙囪內部焊接條件的限制, 內部焊接只宜進行環焊縫的對接, 其余焊縫應在煙囪外部進行, 見圖3。鈦復合板的焊接具有特殊性, 在焊接前施工單位應制定合理的焊接規程, 并在焊接過程中嚴格遵守。

圖2 筒體對接焊縫示意圖
圖2 筒體對接焊縫示意圖   下載原圖

復合板基層的檢驗采用100%UT檢測, Ⅰ級合格, 復層的檢驗采用100%PT檢測, Ⅰ級合格。

2.3 施工過程
板材到貨后應由專門的場地堆放, 防止鐵污染, 并且進行外觀檢查, 是否符合訂貨要求。為防止鐵污染, 其鋼板卷制時應將復合層一面進行保護, 卷制時采用同規格的硬塑料板或0.1mm的銅皮進行防護以保證復合層不受污染及損壞。卷制時加設墊板以保證開頭和結尾處的卷制弧度。

卷制完成的筒體符合要求后進行縱環焊縫的焊接, 檢驗合格后, 通過卷?yè)P(yáng)機將組對好的兩段筒節運送至煙囪內 (見圖4) , 然后再與煙囪內部的筒節組對, 焊接環焊縫, 刷漆, 保溫等全部工程完工后。通過液壓頂升裝置, 將筒節頂升至預定高度。圖5所示為施工完成后的筒節。

施工中要合理安排筒節組對、平臺梁、止晃點、直梯或斜梯、保溫、外壁焊接件等的施工順序, 保證施工順利進行。

圖4 兩段筒節運至煙囪內
圖4 兩段筒節運至煙囪內   下載原圖

圖5 施工完成后的筒節
圖5 施工完成后的筒節   下載原圖
