脫硫煙囪防腐層狀態監測系統設計

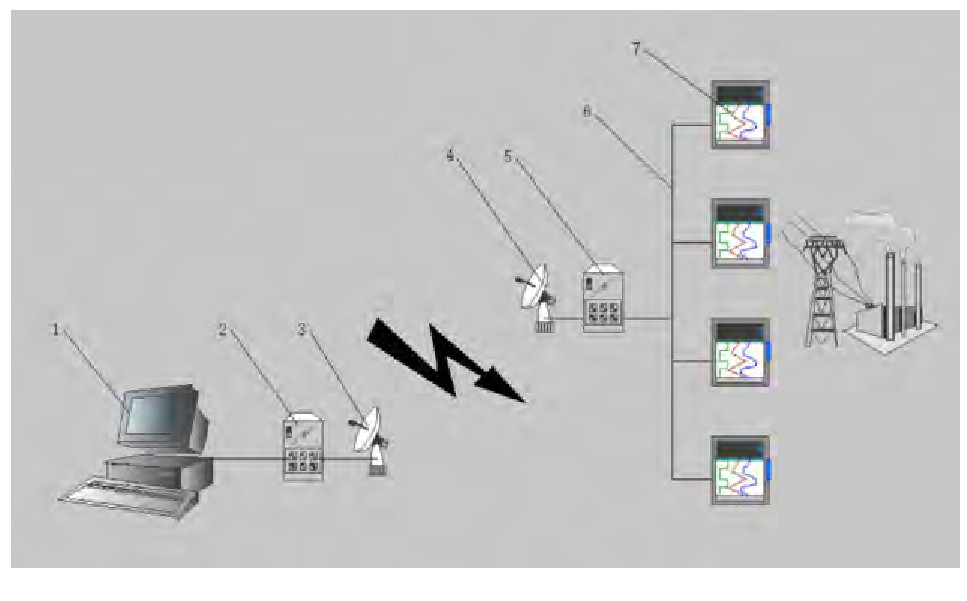

脫硫煙囪內防腐層監測裝置系統組成包括防腐層下環境氣密盒、煙氣濃度傳感器、溫度傳感器、數據采集器、無線透明傳輸模塊、上位機及監控軟件等。具體結構如下:由防腐層下環境氣密盒上開孔, 并安裝多層金屬篩網, 在篩網上刷涂用于電廠脫硫煙囪內壁的防腐涂層, 涂裝厚度及涂裝工藝與現場施工工藝相同。氣密盒內性能具有氣密性的獨立空間。將此氣密盒放入電廠脫硫煙囪實際環境中, 氣密盒內外形成兩個氣體環境。當防腐層出現微觀、宏觀缺陷時, 煙囪內的氣體會緩慢滲透至氣密盒中, 使氣密盒內環境氣體濃度發生改變。利用氣密盒內的煙氣傳感器, 實時監測氣密盒內的氣體變化, 可以回推防腐層的失效行為。數據采集器組網后, 通過有線或無線方式, 傳輸?shù)诫姀S脫硫的控制間。分析氣密盒內氣體濃度的變化, 不但可以研究防腐層的失效行為和失效機理, 評價防腐層在煙氣環境中的適用性, 同時可以監測實際煙囪內防腐層的失效狀況, 及時發現煙囪防腐層的缺陷, 預防煙囪的腐蝕事故發生。 系統采用24V直流供電, 所有監測探頭采用主線組網方式, 數據傳輸采用485工業標準信號, 可通過有線或無線方式將監測結果實時傳送到中控機上。圖2為系統示意圖。
