1 工程概況
通遼發電總廠1#煙囪高度208m，煙囪出口內直徑為7m，煙囪結構為單筒式耐酸膠泥砌筑陶粒混凝土內筒煙囪，于2009 年6 月23 日完成石灰石-石膏濕法脫硫、無GGH 煙氣脫硫改造。脫硫改造的同時，進行了煙囪內襯貼玻璃化陶瓷磚防腐改造，經過多年的運行，玻璃化陶瓷磚防腐層已經損壞，需要重新進行防腐改造。本次防腐改造采取在煙囪內安裝自立式裝玻璃鋼（FRP）內筒，內筒直徑6.2m，在煙囪內部6.0m 積灰平臺上設置鋼結構支承平臺，F(xiàn)RP 內筒在19m 高程鋼平臺以上采用自立式，鋼平臺以下采取懸吊式，與下部水平鋼煙道相連接。由于不能破壞原煙囪6.0m 層鋼筋混凝土積平臺，原煙囪煙道入口尺寸也不滿足FRP 內筒安裝，且煙囪周圍各種構筑物密布，不滿足運輸要求，因此本工程采用FRP 內筒正裝法安裝，即采煙囪頂口外部吊裝方法，將制作好的FRP內筒分節由煙囪外部經煙囪頂口吊裝入煙囪內部，在內部進行各節之間的連接和固定，最后形成一個整體的RP 內筒。本次改造施工方案為引進日本技術，F(xiàn)RP 內筒及吊裝施工方案由日本專家提供設計及技術支持。
2 正裝法施工原理與系統組成
2.1 基本原理
本法利用在煙囪頂部安裝的起吊架及滑輪，在地面安裝卷揚機，通過鋼絲繩的拉力實現提升內筒，逐節組合連接安裝的方法。以頂部起吊架為受力結構，以地面卷揚機為動力，以鋼絲繩為紐帶，按從下到上的順序，依次將制作好的內筒吊裝就位，對接、調整、內部手糊、灌縫，如此循環往復，直到210m 內筒組合安裝完成。
2.2 系統組成

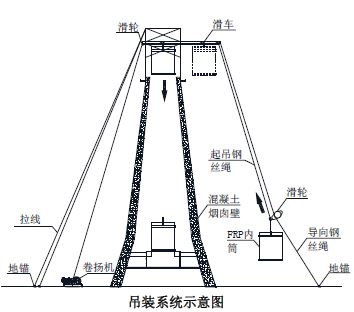

整個吊裝過程為煙囪外垂直提升、頂部水平移動、煙囪內部垂直下降三個行程。吊裝系統由卷揚機、頂部起吊架、手動單軌滑車、滑輪、鋼絲繩、地錨、手拉葫蘆等組成。為了將組裝起吊架的桿件從地面吊運至煙囪頂部，前期先在煙囪頂口安裝輔助用簡易吊裝設施。在煙囪頂部筒壁上安裝一根立柱，立柱根部錨固在煙囪頂部的鋼筋混凝土壁上，在此立柱上安裝一個滑輪，在地面安裝一臺拉力為30KN卷揚機，配直徑12mm 的鋼絲繩，卷揚機的鋼絲繩穿過滑輪再下到地面上，鋼絲繩一端配上吊鉤及配重，形成簡易吊裝系統。
起吊架設計起重量80KN，由5 根立柱、2 根行車梁、2個單軌滑車、2 個手拉葫蘆、6 個定滑輪和數根連桿組成。為減少高空作業量，立柱及連桿均按照設計圖紙加工制作，運至頂部組裝，采用10.9s 級高強螺栓連接，構件表面涂刷防銹油漆。

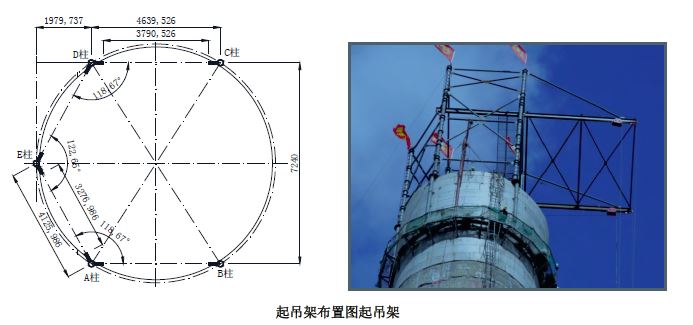

2.2.1 起吊架
起吊架由立柱及連桿組成，吊架總高度12m，有效吊裝高度8.8m。為了減輕重量，便于高空運輸及安裝作業，每根立柱由多節對接組裝而成；其中A、B、C、D 柱各為四節，從下向上分別為第一節4.8m、第二節4.5m、第三節4m、第四節3.5m；E 柱為三節，從下向上分別為第一節4.8m、第
二節4.5m、第三節4m；各立柱第一節由煙囪頂口外部向下延伸與煙囪鋼筋混凝土筒外壁錨固。
立柱采用φ219×8mm 無縫鋼管加工制作，每節兩端均用16mm 厚鋼板制作承插焊法蘭，法蘭與鋼管間等間距焊接12 塊高度100mm 三角形加勁板增強，法蘭為350×16mm，等間距開孔12 個，用M20×70mm 高強度大六角螺栓將各節之間連接。除B、C 柱子之外，其他各立柱在第二節底部間采
用20a（200×100×8）熱軋普通工字鋼配4-M16×70mm 高強度大六角螺栓相互連接，并與煙囪頂口混凝土間緊密接觸，以利于立柱的力傳遞給煙囪筒壁。各立柱間的支撐桿采用φ108×4mm 無縫鋼管制作，鋼管端采用盲法蘭封堵后在端部延直徑切縫，塞焊厚度8mm連接板，連接板一面為平面，另一面焊三角形加勁板，以加勁板對稱開螺栓孔，每側3 個孔，共開孔6 個，采用M16×50mm 高強度大六角螺栓連接。立柱上的相應位置用厚度8mm的鋼板做支撐桿連接板，連接板上下部位均焊法蘭加勁板加強，法蘭板為φ350×6mm。2.2.2 行車梁及滑車行車梁共兩根，行車梁為36b 號熱軋普通工字鋼，長度12m，懸挑段長6.8m，梁兩端部焊封閉盲板，懸挑端部焊接環，用于連接吊裝軌道繩。梁末端和中部用4-M20高強度大六角螺栓固定在立柱的牛腿上，保證兩根梁相互平行，梁兩端上平面采用10號工字鋼連接，懸挑段間隔3m 形成X 型拉結。牛腿采用厚度為16mm 的鋼板制作成工字鋼形式，與立柱間采取承插焊接，牛腿寬330mm 高282mm，伸出長度386mm。單軌手動滑車起重量為100KN，每根梁上安裝一個雙輪手動滑車，小車前連接直徑12mm 的鋼絲繩，配以5t 手拉葫蘆控制其在行車梁上移動。
2.2.3 導向鋼絲繩
導向鋼絲繩布置在起吊側，導向鋼絲繩為2φ16，鋼絲繩結構為6×37+NF；強度1770MPa，破斷拉力總和166kN。起吊時，在導向鋼絲繩上安裝5t 開口滑輪，F(xiàn)RP 內筒掛在滑輪的吊鉤上；導向鋼絲繩兼做纜風繩，減小起吊過程中風力的作用，避免內筒隨風飄擺。導向鋼絲繩與地錨間用5t 手拉葫蘆拉結，以方便控制導向鋼絲繩的松緊程度。導向鋼絲繩地錨采用φ25圓鋼制作，地錨基礎為配筋基礎，體積2.5m³，重量6.25t，不考慮地基摩擦力的情況下，兩個地錨可以抵抗12.5t 的拉力，滿足吊重10t 的要求。
2.2.4 卷揚機及牽引鋼絲繩
兩臺起重卷揚機以煙囪中線對稱布置在導向鋼絲繩的另一側，卷揚機并排安裝。每臺卷揚機額定拉力為50KN，并配置變頻控制柜和遠程控制。卷揚機基礎為配筋基礎，尺寸為4.8m×1.8 m×1.5 m，重量32t，不考慮摩擦力和卷揚機自重的情況下，可抵抗28t 的拉力。牽引鋼絲繩為主受力鋼絲繩，牽引鋼絲繩為2φ18，鋼絲繩結構為6×37+FC；強度1770MPa，破斷拉力總和211kN。由安裝在地面上的卷揚機引出，穿過頂部行車梁的定滑輪和小滑車與導向鋼絲繩上的滑輪連接，在卷揚機的動力作用下，拉動導向鋼絲繩上的滑輪，F(xiàn)RP 內筒隨即沿著導向鋼絲繩向上提升?；啚閱屋嗛_口型，當內筒提升至頂部時，打開滑輪，將導向鋼絲繩與滑輪脫開，F(xiàn)RP 內筒即可沿著行車梁水平移動。FRP2.2.5 拉線及地錨為了加強吊裝結構架的穩定性，在導向鋼絲繩的另一側以煙囪中線對稱布置2φ12拉線鋼絲繩，鋼絲繩結構為6×37+FC，強度1770MPa，破斷拉力總和93.7kN。拉線地錨采用φ25圓鋼制作，地錨基礎為配筋基礎，體積2.5m³，重量6.25t，不考慮地基摩擦力的情況下，兩個地錨可以抵抗12.5t 的拉力，滿足吊重10t 的要求。
3 FRP 內筒施工
煙囪內筒高度210m，由44節FRP 筒節承插連接而成，F(xiàn)RP內筒總重量139.29t，加上抱箍及止晃裝置后總重量205t，整個內筒為自立式，中間無任何承重結構。為防止筒身偏斜，每隔30m 高程安裝止晃點，共安裝6處止晃點。頂部混凝土筒壁與FRP 內筒間隙安裝防雨蓋，防止雨水及煙氣冷凝水流
入煙囪內部。內筒施工流程為：生產→水平運輸→垂直運輸→對接→垂直度調整→連接固定→接口手糊密封→止晃點安裝→檢查驗收。
內筒外部安裝4 部吊籃進行內筒對接、調整、接縫處理等操作，吊籃鋼絲繩固定在頂部吊裝架柱子根部。筒內部操作平臺為自制平臺，內筒安裝就位后，利用內筒吊裝系統進行內部升降操作。
3.1 內筒生產
內筒生產流程為：材料準備→纏繞設備調整→筒身纏繞→固化→脫模→檢查驗收→底部超長切割→抱箍安裝。FRP 內筒由日本公司提供設計圖紙，在施工現場進行纏繞生產，立式和臥式纏繞設備各一臺，由專業人員進行生產操作，日本專家進行技術指導支持。各節內筒長度及厚度10～29mm 不等，下部筒身壁厚較厚，節長較短，便于平衡每節筒的重量。為了便于安裝和密封及良好的受力，各節內筒設計為承插式連接，在FRP 內筒生產時由模具制作寬12mm，高150mm的承插槽。
在現場用混凝土制作一個直徑大于FRP 內筒的水平圓臺，抱箍的安裝在此平臺上進行。抱箍的安裝過程也是內筒在地面的預組裝，將相連的兩節內筒在水平圓臺上進行承插對接，將兩節內筒的抱箍在合適位置安裝固定，抱箍與FRP筒間墊5mm 厚橡膠墊，抱箍上下兩側均用手工糊厚22mm 寬度
不小于100mm 玻璃纖維布與筒體固結，以防止抱箍上下移動。抱箍由16號槽鋼（160×65×8.5×10）加工，并在抱箍上焊兩個吊耳，吊耳鋼板厚度16mm，吊耳以內筒直徑對稱布置，以方便內筒的吊運。抱箍由4節1/4圓組成，每節兩端封堵板上開孔3個，節間采用3-M16螺栓連接形成整體，再用連
接鋼板焊接加固，以免運行過程中螺栓松動失效。抱箍槽鋼腿寬周圈上等間距開孔24φ18，以方便上下筒節連接，螺栓孔兩邊沿腰高向設加勁板增強。
3.2 內筒運輸

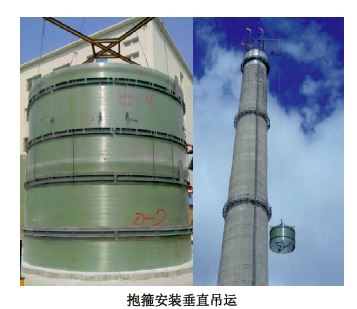

內筒在地面水平運輸采用25t 汽車吊配合自制小推車，運至垂直起吊場地后由煙囪頂部吊裝系統吊運至煙囪內部。抱箍安裝垂直吊運
3.3 對接安裝
第一節內筒底部制作厚度50mm，寬度121mm 的法蘭，法蘭與鋼支撐平臺圈梁用24-M22螺栓連接；以后各節承插入前一節的承插口，再用24-M16螺桿將上下兩節的鋼制抱箍連接緊固，形成整體。兩節內筒連接緊固前，在內筒90°夾角度位置掛兩個鉛垂，用以測量和控制內筒的垂直度偏差。連接緊固后，將FRP 筒內部接縫部位進行表面打磨處理，清除表面灰塵，將事先裁剪好的玻璃纖維布浸漬樹脂后粘貼于接縫部位。接縫處手糊高度200mm，厚度10mm，縫隙每側不少于100mm，每塊纖維布間相互搭接30mm，分層成活，上下層間接縫位置錯開50mm。內部手糊完成固結后，在內筒外部用樹脂將承插槽的縫隙灌滿，加強節間密封性和整體性，增強內筒的強度。
3.4 止晃裝置安裝

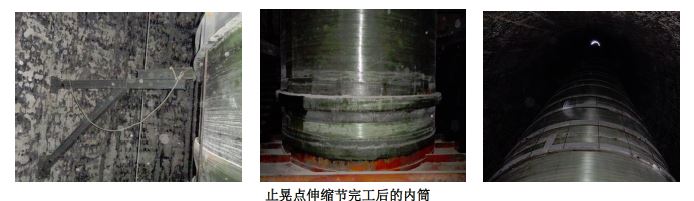

內筒安裝至設計止晃點高程時，立即安裝止晃裝置。由FRP 筒身抱箍和支腿組成，支腿在內筒外圍90°夾角方位設置4根，末端用M20膨脹螺栓固定在混凝土筒壁上。止晃點共6層，第一層設于第一節內筒底部以上30m 處，以上每隔30m 設置一層。止晃抱箍用25b（250×80×9×12）槽鋼卷制而成，做法與前述抱箍相同，各節間用4-M20螺栓連接；支腿由150×150×7×10H 型鋼制成，各部件間用高強度螺栓連接。
3.5 19m 支撐平臺以下連接段FRP 施工19m 鋼平臺以上FRP 內筒及下部水平鋼煙道施工完成后，再做最后一節FRP 內筒連接段，將水平煙道與19m 以上FRP 內筒連通。連接段長5.55m，壁厚10mm，在鋼煙道出口以上800mm 處設［型伸縮節，伸縮部位向外凸出，高度和寬度均為200mm，手糊玻璃纖維布制成。連接段FRP 筒需從已經安裝好的FRP 內筒中吊下，因此，需將內筒軸向切縫一道，筒壁錯位后縮小其直徑。吊運到預定位置后，在內筒外壁四個方向手糊吊耳，吊耳完全固化后，利用19m 鋼平臺上的鋼梁將內筒懸吊就位，將筒壁豎向切縫一側切掉一部分，再將筒壁對位恢復，切縫位置兩面進行打磨處理后，延縫隙手糊寬400mm 厚10mm 玻璃纖維布將內筒恢復成整體。上部與鋼平臺以上第一節內筒搭接500mm，接縫部位手糊厚度150mm 玻璃纖維布，每側寬度240mm；下部與鋼煙道出口對接，在接縫內外兩面手糊玻璃絲布固結密封，手糊寬度每側200mm，厚度10mm。接縫部位為薄弱部位，手糊前將接縫部位FRP 內筒和煙道鋼板進行表面除塵、除銹處理，分層粘接成活，各層間相互錯縫搭接，上一層壓住下一層的接縫位置，確保接縫嚴密。止晃點伸縮節完工后的內筒
4 結 語
煙囪玻璃鋼內筒自重輕、施工簡便、工期短，防腐蝕效果、耐久性和經濟效益也得到了行業內的認可。本工程采取自立式內筒，且采用外部起吊，內部正裝法施工，這種起吊方法使用的器具少，不需要大噸位的起重設備。內筒采用自立式，除止晃點外無需設置其他任何承重結構，與懸掛式相比，可以節省材料，節約投資，降低工程造價，加快施工進度。煙囪頂口外部起吊方法可適用于新建和改造煙囪的套筒煙囪、多筒煙囪內筒安裝，技術先進，優勢明顯，推廣應用前景廣闊。
