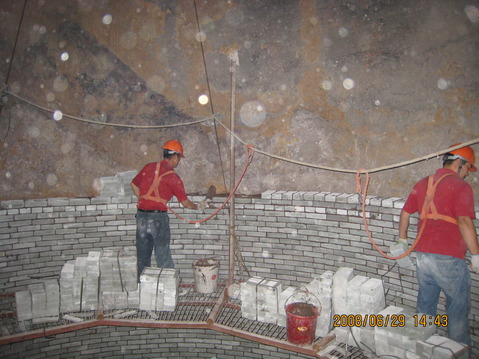

【圖】耐酸膠泥煙囪防腐襯里施工利弊

       耐酸膠泥包括無機耐酸膠泥和有機耐酸膠泥。由于性能不同，應用方法也不同。無機耐酸膠泥的組成為輕質骨料、粉料、粘合劑和添加劑。粘合劑主要成分為水玻璃(它也可作為煙囪隔熱材料使用，煙囪不另設隔熱層)。輕質骨料體積密度小、結構孔隙率大，骨料、粉料的吸水率和吸濕性均較大，按配合比攪拌后流動性差，對運輸和倉儲的要求較高。目前，國內各廠家的產品雖有區別，但基本組成和特性均相近，主要成分均是輕質水玻璃膠泥。無機耐酸膠泥使用一段時間后，內襯有很多細小裂紋，積灰平臺上也會出現裂縫。在實際施工時，這類材料對環境和人員的操作水平要求較高，施工溫度要求在5 ~ 30 °C。若是在雨水較多、濕度較大的南方地區，在高達180 ~ 240 m 的煙囪內施工，難度極大。在施工過程中，耐酸膠泥易受溫差應力影響，尤其是在炎熱的夏季，白天與晚上的溫差較大，上午與下午也有較大溫差，溫差引起的脹縮不一致。雖然耐酸膠泥的密度較小，但用量大，而且煙囪內壁防腐層處于急冷、急熱和干濕交替環境，易開裂。如果是在吸水情況下，這種紋裂會進一步擴張，甚至有剝離的可能[19-20]。目前，從技術角度看，采用耐酸膠泥做脫硫后的煙囪內襯，風險很高。
