涼水塔風機是涼水塔的關鍵設備,工作條件嚴酷,長期處于腐蝕性環境中,并且正常情況下無法檢查,故風機的選型及穩定可靠運行顯得尤為重要。烯烴廠涼水塔風機是軸流式螺旋槳風機,日本神鋼法武都拉公司生產, 型號: HP - 4 - 8336 , 風機直徑為8 530mm , 8 個葉片, 功率150kW,轉速134r/ min ,當空氣的密度為1. 103kg/ m3時,風機的輸出風量為41 500m3/ min。該風機自1987 年投用至2002 年已運行了15a 。由于種種原因,軸承箱經常出現地腳螺栓松動斷裂、浮動軸脫落等事故,嚴重影響風機的正常運行。為此我們與上?；瘷C(jī)二廠一起,采用先進技術,對其進行了改造。
1 風機結構及存在問題
風機組成主要包括電機、2 根浮動軸、軸承箱、齒輪減速箱、葉片。

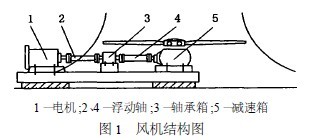

風機驅動軸包含2 根浮動軸,2 根浮動軸中間有1 個軸承箱,軸承箱起支撐和聯接作用,見圖1。
111 浮動軸
浮動軸的型號是300 系列,每根標準浮動軸是由鍍鋅鋼管制成,每端是帶6 個氯丁橡膠粘接的鋼套的彈性聯軸器。直徑<127mm、壁厚6mm的鋼管焊接在27mm 厚的法蘭上作為1 根浮動軸。管子和法蘭在必要的裝配和焊接之后熱浸鍍鋅處理,管子和法蘭的材料分別依據日本工業標準G3445 - STKM13B和日本工業標準G3101 - SS41標準。
浮動軸的規格、尺寸及要求: (1) 浮動軸的轉速1 450r/ min ;浮動軸的長度1 400mm ±5mm ,平直度小于3mm;浮動軸的質量85kg。
所有驅動軸組件都在制造廠內作了動力平衡和匹配標記。當軸安裝在測試臺上時,需在轉速為1 800r/ min 的條件下進行測試,所測振幅要求不超過50μm(在支撐軸的2 個軸承支點上) 。涼水塔風機驅動軸的改造
112 聯軸器的結構和材料
聯軸器是氯丁橡膠套型,在每個聯軸器內帶有6 個平行排列的套筒,軸套由一彈性元件(外徑<63. 5mm ×36. 6mm) 纏繞在1 <38mm、長度51mm 的不銹鋼套管上,軸套裝在管和法蘭的組件中并用6 個螺栓擰緊在卡箍上,軸套被安裝在1個圓周直徑210mm 的浮動軸上。
113 軸承箱
軸承箱含有1 個鋼軸和2 套錐形滾珠軸承,起水平浮動軸的中心支撐作用,它由4 個M12 的地腳螺栓固定在支架上,軸承箱內加有150 號透平礦物油潤滑軸承。
114 安裝要求
驅動軸的對中是用千分表檢查2 個靠背輪之間的間隙和在浮動軸兩端靠背輪外圓上測量徑向的變化, 對中的最大誤差值為: 左、右小于0. 125mm ,上、下小于0. 125mm。風機的振動要求在電機和減速箱的垂直和水平方向上最大振幅不超過125μm。
115 風機存在的缺陷
由于驅動軸含有2 根浮動軸及中間有1 個軸承箱,這就使風機的安裝找正復雜化,從而使風機的對中值總是偏大,導致設備的振動較大,縮短了設備的運行周期。其次由于軸承箱的加油管長,接頭多,漏點多,運行期間軸承箱又難以檢查,所以90 %的風機故障都來自軸承箱故障。
另外維修難度大,浮動軸每端的軸套上都有1 個3mm 的凸臺,這樣2 根浮動軸與軸承箱的總長度就比電機與減速箱的距離大12mm ,軸套屬易損件,這樣每次更換軸套都必須將電機、軸承箱地腳螺栓松開,且重新找正,增加了檢修難度。
2 驅動軸的改造

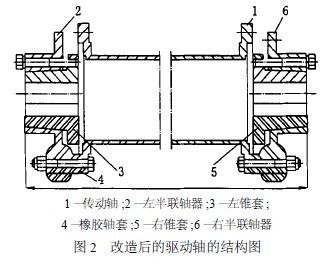

針對風機存在的問題,采用上?；瘷C(jī)二廠的專利技術,對風機進行了改造。用1 根驅動軸取代原有的2 根浮動軸及軸承箱,這樣就克服了原風機存在的缺陷。同時將原風機電機和減速箱上的聯軸器去掉,改用改造后的左右半聯軸器,改造后的驅動軸如圖2 所示。
該驅動軸采用薄壁鋼管及2 個半聯軸器與橡膠軸套組成。在出廠前,需經過嚴格的動平衡測試調整,以保證風機運行平穩。其兩端半聯軸器與傳動軸上的配重塊,不得隨意拆卸,并且安裝時注意兩半聯軸器及錐套上的刻印記號對準。
2. 1 改造后驅動軸的強度校核

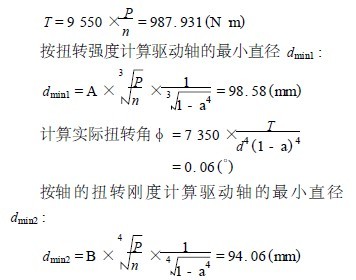

驅動軸采用的是1Cr18Ni9Ti 薄壁鋼管及2 個半聯軸器, 其中: d = 159mm , 內徑d1 =1 5 1 mm , 驅動功率P = 1 5 0 kW , 轉速n =1 450rpm ,扭轉強度系數A = 120 ,許用扭轉角<許= 0. 5°,扭轉剛度系數B = 109 ,系數a = d1/ d ,根據下面公式[1 ]計算扭矩T :
由此可以看出: d > dmin1 , d > dmin2 ,φ<φ許,即實際驅動軸滿足設計要求。
2. 2 改造后驅動軸的制作及安裝要求
(1) 左右聯軸器分別與錐套及橡膠軸套裝配完成后做動平衡, 剩余不平衡力矩不大于0. 003 9N·m。
(2) 薄壁鋼管的材料選用日本進口SUS304。
(3) 聯軸器兩法蘭面的間隙要求為:左、右小于0. 12mm ,上、下小于0. 12mm。
(4) 初步找正。不轉動兩半軸器,用塞尺檢查上下、左右兩半聯軸器的外緣的表面,直至兩端表面相互平直或各處間隙均勻一致。
(5) 精密找正。以手盤動聯軸器,用塞尺、游標卡尺或百分表等精密量具測量聯軸器的同軸度和平行度。
(6) 整機安裝完畢后,用手盤動聯軸器應輕重均勻。
