1 工程概況

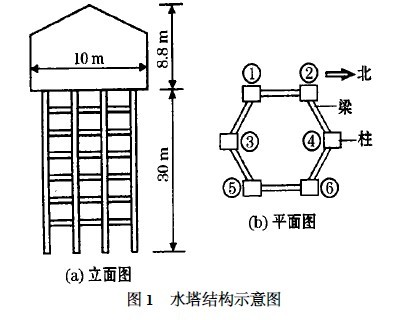

為加快湘南某金屬生產廠改擴建工程的進度,決定對處于該廠生產區的400 m 3框架式鋼筋混凝土水塔采取控制爆破拆除。水塔高38. 8 m , 水箱體為鋼筋混凝土澆筑而成的圓筒結構, 高8. 8 m , 直徑10 m , 水箱由鋼筋混凝土框架支撐, 框架由6 根鋼筋混凝土柱和6 根鋼筋混凝土梁組成(見圖1)。

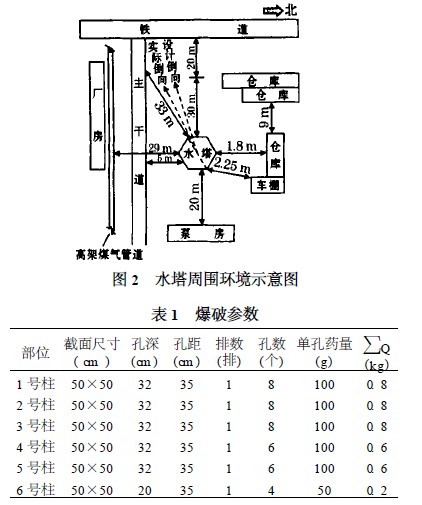

在爆破拆除水塔的過程中, 不能中斷廠方生產,其周邊環境如圖2 所示, 距水塔南側5 m 是一條主干道、29 m 是一條高架的煤氣管道, 東側20 m 是生產供水泵房, 西側不足30 m 處是倉庫, 離水塔最近的北側倉庫僅相距1. 8m。煤氣管道、泵房?jī)烧呷魏我粋€(gè)被損壞都會導致停產; 倉庫被損壞將會造成巨大的直接經濟損失; 主干道被損壞也會對生產造成直接影響。
2 爆破方案
(1) 倒塌方向。從水塔高度和周圍環境不難看出, 水塔只能往西南方向倒塌。因此, 倒塌方向設計為沿6 號柱向1 號柱連線方向順時針偏轉約20°(見圖2)。框架式水塔的非對稱控制爆破拆除
(2) 爆破參數。設計的爆破參數見表1。
(3) 起爆網路。采用導爆管起爆法和電起爆法相結合的起爆方式。炮孔裝藥用導爆管雷管起爆, 每20 發導爆管雷管用2 發毫秒1 段導爆管雷管傳爆,相鄰的過橋傳爆管雷管用2 發電雷管起爆。全部電雷管聯接成串聯網路, 用軍用高能起爆器起爆。區段劃分及延期時間間隔見表2。
(4) 安全距離計算。以北側倉庫為最近的保護
電房產生的最大質點振動速度為1. 32 cm ö s。由此可見, 設計可以保證周圍需保護的建筑物不會被爆破地震破壞。
(2) 爆破沖擊波安全距離校核。禮堂爆破時, 爆破沖擊波的半徑為6. 9 m; 水塔爆破時, 沖擊波的半徑為4. 2m。由此可見, 爆破沖擊波不會對周圍待保護對象造成破壞。
(3) 飛石安全距離校核。以飛石初速度計算, 最大飛石距離為82 m。通過嚴格防護, 可將飛石控制在20m 以內。
(4) 落地震動速度。經計算, 爆破時, 禮堂和水塔倒塌落地產生的震動速度分別為2. 29 cm ös 和2. 45 cm ös , 均小于安全標準允許的最大振速。
5. 2 安全防護措施
(1) 禮堂爆破。對鋼筋混凝土柱, 首先用14# 鐵絲捆扎一層稻草, 然后用鋼絲網捆扎, 最后沿外墻用安全網和彩條布架設圍簾。對東側二層樓房的一樓窗戶用彩條布遮檔。
(2) 水塔爆破。在塔身爆破部位, 首先捆上一層稻草, 然后再捆一層鋼絲網, 在距爆裂口1～ 2 m 的位置用防護網和彩條布設置幕簾作被動防護。在北側路邊埋深約1 m 的水管軸線與水塔倒向軸線交叉點附近5°的范圍內沿水管軸線設置寬度為2 m、厚度為1. 5 mm 的鋼板, 鋼板上鋪設50 cm 厚的砂土。在預計的水箱體落地點鋪設彩條布和稻草, 避免水箱落地滾動和沖擊濺起飛石傷人。
6 爆破效果
禮堂從點火到樓房全部落地歷時約5 s, 倒塌方向的堆碴距離約8 m , 側向的堆碴距離約4 m , 5. 8m 遠的高壓電桿安全無恙, 除⑦～ ⑨軸解體稍差外, 其余各軸解體徹底。水塔起爆后, 穩定約3 s 開始傾倒, 約4 s 鐘后落地, 倒塌方向準確, 水箱正落在設計倒塌中心線上的圓坑內, 水塔倒塌長度約30m , 水塔距爆裂口3 m 以上全部摔扁, 水柜落地半面摔扁, 未有飛石濺起。北側8m 遠的高壓線和電桿、地下自來水管、30 m 遠的電信和視頻電纜均安全無恙。
7 幾點體會
(1) 對類似于禮堂結構的建筑物, 周圍環境不允許向某一側橫向倒塌時, 采用從兩端向中間逐軸微差倒塌的方案是合理的。
(2) 鋼筋砼水塔的爆裂口長度取0. 55D、高度取5D是合理的, 爆裂口形式選擇長方形加倒梯形有利于起爆后準確定向倒塌。
(3) 禮堂⑦～ ⑨軸解體稍差是因其三角墻落地支撐造成的, 今后爆破類似結構建筑物時, 一定要注意將三角墻處理到第二層。
