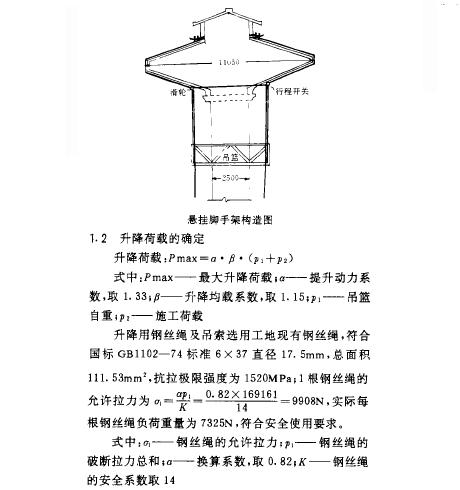

| 懸掛式活動腳手架在倒錐水塔施工中的應用 南通市飛機場100t倒錐水塔高35m，根據設計要求，預制水箱提升到預定高度后，搭外腳手架及井架，支承環梁支模，扎筋，澆混凝土，養護，拆除千斤頂，筒身外粉刷。這種傳統的施工方法工期長，用工多，腳手及防護材料費用高，勞動強度大。南通市第四建安公司承擔施工后，應用懸掛式活動腳手架，僅用4臺卷揚機和配套的鋼絲繩以及l只吊籃懸掛在水箱下，就可以使操作人員與施工料具平穩地從地面升到水箱底，不僅工藝簡單，安全可靠，工程費用低，而且大大地縮短了工期，從而取得了較好的經濟效益。 1 懸掛腳手架構造 1 門構造形式 在水箱頂固定鋼絲繩伸至水箱底，再用1根鋼絲繩圍繞筒身一周，用夾頭與水箱頂伸下鋼絲繩夾牢，掛卡環和滑輪，穿入起吊鋼絲繩，經過地滑輪至卷揚機;另一端繩頭扣在吊籃角，配一套相應的電氣設備開關，接通電源，只需1人開機，吊籃腳手即可載著人員和材料順著鋼絲繩平穩地升降(見圖)。  1.3 水箱底吊點設置 水箱未提升前，用4根鋼絲繩分別在水箱頂4個混凝土柱腳下繞兩圈，用騎馬式YS一15型夾頭夾緊，繩頭順著外殼延伸至水箱底，距筒身1200mm把鋼絲繩頭彎360度用夾頭夾緊，然后再用1根鋼絲繩分別從4個圈內穿過，在各l/4處用夾頭夾緊，掛上卡環和Hl只IK。G單輪桃型滑輪，然后在每個滑輪內穿長約90mm的鋼絲繩。 1.4 地錨設置 澆筑水塔基礎混凝土時，在筒身向外1200mm各l/4處預埋必20鋼筋，以滿足吊籃運行時產生的應力，結果符合使用要求。 1.5 吊籃制作與安裝 吊籃采用Φ48mm的腳手鋼管拼裝，長5200mm，寬14O0mm，先預制成兩個半塊籃體，然后運至水塔下面組裝，所有節點全部采用腳手扣件連接，吊籃里口距筒身100mm，外欄桿高15O0mm，用竹蔑片全封閉，并在欄桿頂部四周設3m長、直徑30mm的透明塑料管，兩端封堵，管內注入清水，用于觀察吊籃水平度，并在吊索處設4只滑孔，運行時隨著吊索起滑軌作用。 2 升降施工工藝 2.1 主要升降設備和材料 4臺JJK一IA型卷揚機，8只Hlx1K，G型滑輪，6x37直徑17.5mm的鋼絲繩，一套相應的電氣開關設備，對講機，騎馬式YS一15型夾頭、卡環，必48腳手鋼管及扣件等。 2.2 施工順序 水塔基礎預埋地錨→與安裝交接驗收→預制吊籃→水箱頂柱腳扣鋼絲繩(根據計算長度伸至水箱底夾牢)→各1月處掛卡環滑輪→滑輪穿鋼絲繩→吊籃運至水塔下組裝→吊點上鋼絲繩穿過滑孔和地滑輪至卷揚機→安裝卷揚機和電氣開關設備→接通電源、機械試運轉，合格后腳手架投入使用→水箱底支承環梁支模、綁扎鋼筋、澆筑混凝土、養護→拆除千斤頂→外粉刷→拆除吊籃和卷揚機→用繩扣住水箱頂鋼絲繩、松開夾頭緩慢放松繩，使滑輪等安全落地。 2.3 升降注意事項 拱部:D/L一1/8 式中:D—噴射混凝土相鄰兩凸面間的距離;L—噴射混凝土兩凸面間凹進的深度除上述要求外，噴射混凝土基面不得有突出的鋼筋及鋼管頭，不得有明流水，否則應進行處理。此外，在斷面變化或轉彎處的陰角應用水泥砂漿抹成R≤15cm的圓弧，陽角抹成R≤5cm的圓弧。 4.2 鋪設PE泡沫塑料墊襯先在隧道拱部標出縱向中線，再使PE泡沫塑料墊襯的橫向中心線與縱向中線相交，由拱部開始向兩邊墻下垂鋪設。墊襯間接縫搭接寬度為5cm，用熱風塑料焊槍焊接嚴密。 鋪設時用曰80專用塑料墊圈壓在PE泡沫塑料墊襯上，使用電錘鉆孔，下塑料脹管，再用木螺絲緊固即可。為臨時固定，也可用熱風塑料焊槍將其加熱粘結在噴射混凝土基面上。 鋪設PE泡沫塑料墊襯固定點以梅花狀排列，縱橫間距為:拱頂50cm，邊墻100cm，底板150em。 4.3 鋪設LDPE或EvA膜 首先裁剪卷材，要考慮搭接在底板上，離邊)30cm，然后，在隧道拱部標正隧道中線，再使防水膜的橫向中線與這標志重合，立即用壓焊器將防水膜熱合于塑料墊圈上，再由拱頂依次往兩邊鋪設。待整個防水膜鋪設好并檢查確實固定牢固后，再用塑料熱合機順所留膜間接縫搭接部位進行焊接。 LDPE或EVA膜間接縫搭接寬度為10cm，雙焊縫，每條焊縫寬為Icm，兩條焊縫間留有Zcm寬空腔，作為充氣檢查焊當斷正密性用。 5LDPE或EVA膜焊縫質量檢查防水膜間焊縫一般用肉眼檢查，當兩層經焊接在一起的膜呈透明狀、無氣泡，即熔為一體，表明焊接牢固嚴密。必要時，可用充氣法做檢查。檢查方法是:用5號注射用針頭插入兩條焊縫中間空腔，用人工氣筒打氣檢查。當壓力表達1.5MPa時，則停止充氣。壓力表壓不降或因材料繼續變形壓力有所下降，但下降幅度在20%以內，保證Zmin不漏氣，說明焊接良好。反之則有問題，應進行修補。 6 防水層的保護 由于所用防水層較薄，抗刺戳能力較弱，因此在防水施工完后，必須注意嚴加保護。 6.1底板防水層做好后，應及時打設二次襯砌底扳現澆混凝土進行保護。 6.2在無保護層處綁扎或焊接鋼筋時，應注意采取防護措施，如設臨時擋板等，以防機械損傷或電火花燒傷防水層。 6.3進行二次襯砌模注混凝土作業時，應使振搗棒不直接接觸防水層，以免其受損傷。 6.4施工時，不得穿帶釘子或硬底鞋在防水層上走動。 6.5對現場施工人員進行教育，加強對防水層的保護。 在二次襯砌模注混凝土作業前，應對防水層進行全面檢查，如發現有破損、孔洞等，則采用同質材料熱風焊修補。 |
