關鍵詞鋼絲網水泥球形水塔

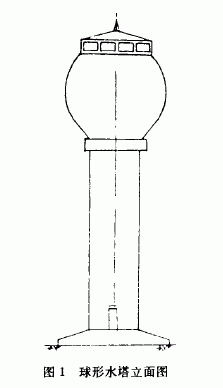

一座100m3X30m鋼絲網水泥拼裝式球形水塔在陜西隴縣建成。它是繼倒錐殼水塔之后，水塔外觀和施工工藝上的一次重大改變(圖1)。它和倒錐殼水塔相比，原材料有所節約，美化了環境，有良好的經濟效益和社會效益。利用鋼絲網水泥這一新材料制作成球殼成品預制塊，然后在地面拼裝成球形水柜起吊，高空就位建成的球形水塔，這在國內是第一座。
1水柜基本結構
該水塔水柜為鋼絲網水泥砂漿結構，球體內半徑為3300m，上半球壁厚為60mm。下半球下部為圓錐體，母線長1450mm。圓錐上、下半球相切銜接成為下半球預制塊。上、下半球各分成16塊，拼裝縫寬120mm。中部緯向縫上、下半球接縫)通過預制塊內的預埋件用螺栓連接定位，而后用砂漿灌縫。

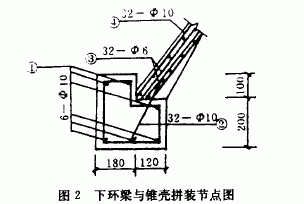

下半球設一道下環梁，該梁預留筋和下半球連成整體。圖2為下環梁與錐殼拼裝節點圖。水塔支筒運用滑模工藝，水柜地面拼裝預制，然后整體吊裝高空就位。
2主要技術措施
(l)目前國內已建造的球形水塔，其水柜一般為鋼制或鋼筋混凝土制，鋼制水柜存在防腐及維修困難等問題。而鋼筋混凝土水柜自重大，水柜起吊需重新配制起吊設備。本水塔采用新型建筑材料鋼絲網水泥結構。這種結構是由若干層冷撥鋼絲網重迭在一起，然后用高標號水泥砂漿灌注而成的結構。由于鋼絲網均勻地分布于水泥砂漿之中，構件含鋼量遠遠超過鋼筋混凝土結構。受力時，鋼絲網和水泥砂漿的變形相互制約，可以充分發揮兩種材料的相互有利影響，使構筑物抗?jié)B抗裂性及彈性大大提高，運用于貯水構筑物可大大發揮其優越性。
(2)經計算球形水柜下部受力后存在應力突變問題。本設計在此部位由球形殼過渡為倒錐殼而采用“球錐”合一結構，在水柜下部截面不加厚的條件下解決了應力集中問題。和同容積的倒錐殼水塔相比，節約了10%左右的材料用量。
(3)球形鋼絲網預制塊制作工藝。鋼絲網水泥參制塊外形尺寸的準確與否，和鋼絲網水泥砂漿灌筑的密實度是保證球形水柜質量的關鍵。施工時設計了半球形單面模板、球形鋼絲網制品成型架、弧度控制器專用機具。同時還制定了鋼絲網成型、成品灌筑、蒸氣養護等工序的標準化作業細則，有效地保證了預制塊的質量。預制塊灌筑時應注意以下幾點:
①鋼絲網水泥結構受拉時的抗裂強度取決于砂漿本身的強度，含鋼量、配筋的分散性和保護層的厚度。保護層過厚將使結構邊緣地區含鋼量降底而產生裂紋;保護層過薄，可能使鋼絲網外露，而產生銹蝕，并使耐久性降低。保護層的厚度應控制在3~5mm。而如此薄的保護層施工時沒有嚴格的控制措施是很難做到的，應引起重視。
②灌筑成品預制塊應用高頻振動器振動搗實，砂漿水泥采用不低于425號的硅酸鹽水泥，砂子的細度模量宜為2.0~3.5。水灰比不大于0.4。
③由于采用高標號水泥，水泥用量大，在凝固過程中極易產生收縮裂紋，因此養護工作十分重要，水泥砂漿終凝后3h開始養護，自然養護不得少于14d。蒸氣養護注意緩慢升溫和降溫。
④為防止鋼絲網腐蝕，在砂漿中加人水泥重量1.5%一2.0%的亞硝酸鈉作為抗蝕劑，加人水泥重量0.03%的三氧化鉻以提高結構的抗彎剛度，消除電化影響。
為提高結構耐久性，砂漿表面涂刷保護層，專用保護層為氯一偏共聚乳液、環氧樹脂、水玻璃等。
(4)球形水柜拼裝整體吊裝高空就位工藝
①本水塔利用水塔支筒作依托，并利用外支撐配以簡單的牽拉設備將下球殼定位;拉裝縫用高標號水泥砂漿灌筑。接縫施工質量是確保水柜不滲漏的關鍵，要將接縫構件側面仔細鑿毛沖洗，連接鋼筋環插筋應嚴格按設計施工;灌筑砂漿要加強振搗。接縫處要做防水層(五層做法)。
②為使球形水柜緯向中縫砂漿灌筑密實(保證有足夠的灌筑縫)，而又要使灌筑后球殼保持滾圓。我們在制立中縫外模時預留了灌筑及插入振動棒的空隙，灌筑后等砂漿終凝前拆去外模，仔細鏟去凸出部分的砂漿，并壓光使其外形呈球形。下半球拼裝縫支立外模從球殼內灌筑，上半球拼裝縫支撐內模從球殼外灌筑。
③水柜起吊原理和倒錐殼水塔起吊相同。所不同之處有兩點:一是由于球殼上部無法象倒錐殼水塔一樣可以站人進行起吊中的換桿操作。改為換桿人員站在球形水柜內操作多余吊桿及接頭從支筒窗戶進人筒內落下。二是由于球殼上無法象倒錐殼一樣搭設起吊重物的龍門架。我們在球殼緯向中縫灌筑時預留了起吊環。用于垂直運輸。球形水塔環托梁灌筑混凝土就是通過該起吊環起吊。
④水柜防水層施工采用氯一偏共聚乳液涂刷二層。
3施工過程
本水塔于1993年完成圖紙設計，同年試制成功球殼上、下預制塊。10月水塔基礎動工，n月水塔支筒滑模。1994年4月完成水柜拼裝，6月水柜提升，7月水柜試水成功，并正常運用至今，1994年n月通過鑒定。
4結語
鋼絲網水泥球形水塔在外形上增加了水塔的品種，美化了環境;球殼采用新型材料—鋼絲網水泥砂漿，具有薄壁高強均質、彈性好防滲抗裂、有一定自愈能力的特點。在施工中可以利用倒錐殼水塔的施工機具，工廠預制不受環境氣候影響，工程造價有所降低，有進一步推廣運用的條件和價值。
