1　再循環冷卻塔冷源+輻射供冷
以蒸發冷卻為天然冷源的蒸發冷卻與地板輻射供冷相結合技術,尤其適合在西北炎熱干燥的氣候中使用,其應用前景十分廣闊[ 1、2 ] 。機械制冷空調作為一種高耗能系統,隨著使用時間的延長,電能消耗的費用、設備維護和更新等費用持續上升,導致使用成本逐年遞增。減少集中空調運行成本的關鍵就是減少電能消耗,而冷水機組又是系統耗電量最大的設備[ 3、4 ] 。再循環冷卻塔的原理是利用室內排風或經間接蒸發冷卻機組處理后的空氣作為吸入空氣直接蒸發制取冷水,冷卻效率高且節能環保。將制取的冷水作為輻射供冷的冷媒提供給輻射末端。現將機械制冷與再循環冷卻塔相結合[ 5 ] 。以西安為例,利用蒸發冷卻機理對水降溫,在中濕度地區為輻射末端提供高溫冷水,在節能環保的同時滿足建筑物在不同季節的供冷需要。針對非干燥地區室外氣象條件,在蒸發冷卻與機械制冷復合空調系統試驗臺基礎上,設計搭建了再循環冷卻塔,并與原試驗臺結合[ 6、7 ] ,完成了過渡季節和夏季的試驗研究,進一步研究了蒸發冷卻與輻射供冷系統的節能潛力。
2　試驗臺組成及工作原理
試驗臺將再循環冷卻塔與基于蒸發冷卻“免費供冷”的復合空調系統相結合[ 6、7 ] 。包括蒸發冷卻空調機組、蒸發式冷水機組、再循環冷卻塔和測試間地板輻射末端。
本空調系統是半集中式空調系統,由蒸發冷卻空調機組為室內提供新風,再循環冷卻塔利用房間排風制取冷水,提供給測試間的輻射末端實現輻射供冷。通過在過渡季節和夏季分別測試再循環冷卻塔利用室內排風制取冷水的效果,根據得出數據分析風、水系統在承擔不同負荷時空調系統的節能性。
3　試驗方案及測試儀器設備
3. 1　測試條件
西安某公司二樓辦公室,建筑面積27m2 ,建筑層高3. 5m,主體為磚混結構雙層玻璃窗。西安地區過渡季節室外溫濕度依據實測數據,經計算空調冷負荷為1kW。夏季室外計算干球溫度tw= 35.1℃,計算濕球溫度tsw = 25. 8℃。經計算,空調冷負荷為3kW。
3. 2　試驗方案
(1)對比不同風量下再循環冷卻塔制取冷水的效果;
(2)在最佳風量下,測試在不同負荷條件下再循環冷卻塔的性能。
3. 3　測試內容
(1)再循環冷卻塔進風量;
(2)再循環冷卻塔進、出水溫度;
(3)室內外溫度、相對濕度、濕球溫度,再循環冷卻塔進風溫度、濕度。
主要測試儀器及參數如表1所示。

4　測試結果及說明
在進行測試結果分析之前,先進行與結果相關的參數說明。濕球溫度tm 根據干球溫度及相對濕度計算得出:
i = cpt + (2500 + cpt) d /1000,i = 4. 19 (0. 1688 t2m + 0. 1541 tm + 3. 862)
求解方程可得濕球溫度tm 。
4. 1　試驗氣象參數

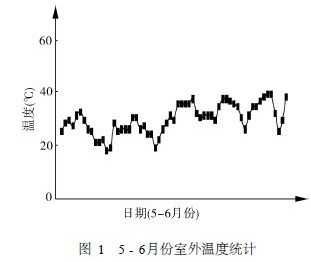

2009年5 ～6 月份室外溫度統計如圖1 所示。

4. 2　風量對再循環冷卻塔性能的影響

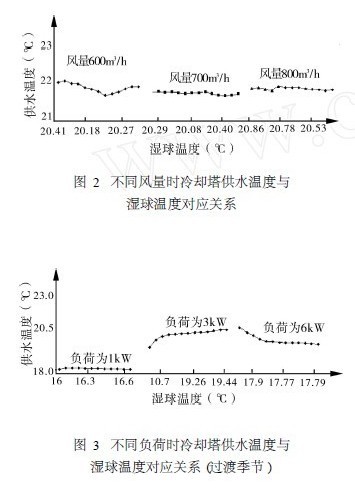

本次測試時間為2009年5月6日,再循環冷卻塔風量額定風量為810m3 /h,測試間負荷1kW,測試中冷卻塔進風量選擇600、700和800m3 /h進行對比測試,結果如圖2所示,從圖可看出在較大
風量下再循環冷卻塔供水溫度與濕球溫度更為接近,冷幅高較小,且冷卻塔供水溫度波動小,在后期試驗中,冷卻塔風量均采用800m3 /h。
4. 3　不同負荷下再循環冷卻塔的試驗
4. 3. 1　過渡季節試驗
試驗時間2009年5月20日,再循環冷卻塔進風量為800m3 /h, 測試間負荷分別為1、3 和6kW,冷卻塔進風為室內排風。試驗結果如圖3、4所示。

在過渡季節,利用室內排風時,冷卻塔進風干球溫度較低,當測試間負荷在1kW (37W /m2 ) ,測
試間輻射末端供回水溫差在0. 45℃,當負荷升高到3kW ( 111W /m2 ) 時,輻射末端供回水溫差在0. 6℃左右,在6kW的負荷下溫差較大,供回水溫差在0. 8 ～1℃,再循環冷卻塔供水溫度范圍在18. 5～22℃之間。在本文中供水溫度取中間值21℃作為計算依據。供回水溫差選擇負荷較小條件下的測試結果,供回水溫差取0. 5℃。
4. 3. 2　夏季試驗

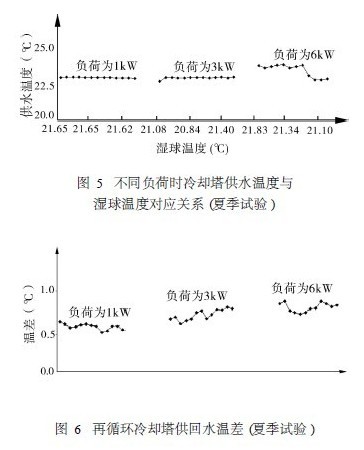

試驗時間2009年6月22日,再循環冷卻塔進風量為800m3 /h, 測試間負荷分別為1、3 和6kW,冷卻塔進風為室內排風。試驗結果如圖5、6所示。

在夏季利用室內排風時,當測試間負荷在1kW ( 37W /m2 ) , 測試間供回水溫差在0. 5 ～0. 6℃,當負荷升高到3kW ( 111W /m2 )時,供回水溫差在0. 6～0. 8℃,在6kW的負荷下溫差較大,供回水溫差在0. 8～1℃,供水溫度范圍在23. 5～24. 5℃之間。計算中再循環冷卻塔供水溫度選擇中間值,取24℃。
在夏季,房間負荷經計算為3kW,供回水溫差選擇負荷為3kW時的測試結果,供回水溫差取0. 75℃,再循環冷卻塔供水溫度取24℃。
以上測試分別得出再循環冷卻塔在不同負荷和不同進風濕球溫度下的工況,得出適宜采取的供回水溫差和供水溫度,作為計算依據。
5　種供冷模式下地板輻射供冷系統的能耗分析
西北地區炎熱干燥的氣候條件為應用蒸發冷卻與輻射供冷聯合運行的復合式空調系統提供了得天獨厚的條件。蒸發冷卻提供的冷水溫度不僅可以滿足輻射供冷所需的較高溫度的冷水,而且該復合系統不使用機械制冷,可以直接利用間接蒸發冷卻機組的自然冷卻供冷[ 8、11、12 ] 。為了更明顯地對比兩種供冷方案中冷源對節能效果的影響,在半集中空調系統中新風量采用最小新風量,即由新風承擔的冷負荷遠小于輻射末端承擔的冷負荷。按無煙辦公室確定每人所需最小新風量為30m3 /h,室內2 人,故q = 60m3 /h即可滿足室內人員衛生標準。針對該辦公室工況,分析在過渡季節和炎熱季節應用不同冷源方案的能耗情況。
5. 1　過渡季節能耗分析
5. 1. 1　蒸發式冷水機組作為輻射末端冷源
過渡季節室內設計溫度為26℃,相對濕度55% ,室內負荷計算,最大冷負荷1kW,送風狀態點Ox 干球溫度tox = 19℃, 相對濕度90%。新風量: qm = 72kg/h, 新風負擔的冷負荷: Qw =0. 224kW,輻射末端承擔冷負荷: Q = 0. 776kW。試驗臺現有冷源為蒸發式冷水機組,型號:HLZ30,功率8. 5kW,水流量5m3 /h ( 4. 167 t/h) 。假設機械制冷進出水溫度為7℃、12℃,機械制冷經換熱器后使得冷水進水溫度為19℃,換熱器熱交換效率按80%計算。則所需水流量為: G =Q / (C△t) =0. 037t/h,實際耗電量為: 0. 0756kW。
5. 1. 2　再循環冷卻塔與冷水機組聯合作為冷源
計算條件同上,由再循環冷卻塔與冷水機提供的冷水經混合達到19℃后供給輻射末端。輻射末端供回水溫差取3℃[ 10 ] 。則所需水流量為:G =Q / (C△t) = 0. 0617 t/h,其中再循環冷卻塔在
過渡季節供水溫度取21℃。再循環冷卻塔額定水量為1 t/h。
由公式得出Q塔( t塔 - t供 ) =Q機械( t供 - t機械)得出Q塔/Q機械= 6, 即Q塔= 0. 0529 t/h, Q機械=0. 0088 t/h。其中再循環冷卻塔循環水泵功率為0. 12kW,風機功率為0. 1kW。此方案中機械制冷機組供冷實際耗電量為: 0. 018kW,再循環冷卻塔耗電量為0. 0116kW:總耗電量為: 0. 0296kW。
5. 1. 3　再循環冷卻塔作為冷源

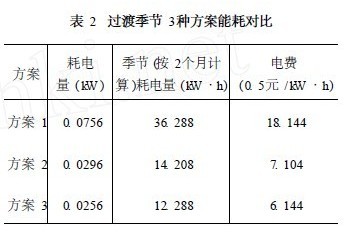

此方案中,再循環冷卻塔作為輻射末端的冷源,由于供水溫度高于19℃,供回水溫差無規范可依據,故在計算中供回水溫差以過渡季節試驗測得數據做參考值。供回水溫差取0. 5℃。所需水流量為: G =Q / (C△t) = 0. 477 t/h,實際耗電量為0. 0256kW。表2 為過渡季節3 種方案能耗對比。

　在過渡季節,方案2的能耗僅為方案1能耗的39. 2% ,方案3 的能耗僅為方案1 的能耗的33. 9% ,節能效果十分明顯。
5. 2　炎熱季節能耗分析
5. 2. 1　蒸發式冷水機組作為輻射末端冷源
夏季室內設計溫度為26℃,相對濕度55% ,室內負荷計算,最大冷負荷3kW,送風狀態點Ox干球溫度tOx = 19℃, 相對濕度90%。新風量: qm= 72kg/h。新風負擔的冷負荷: Qw = 0. 224kW。輻射末端承擔冷負荷: Q = 2. 776kW。則所需水流量為: G =Q / (C△t) = 0. 1325 t/h,實際耗電量為:0. 27kW。
5. 2. 2　再循環冷卻塔與冷水機組聯合作為冷源
計算條件同5. 1. 2部分,其中再循環冷卻塔在夏季供水溫度取24℃,所需水流量為: G =Q /(C△t) = 0. 221 t/h, 由公式得出Q塔( t塔 - t供 ) =Q機械( t供 - t機械) 得出Q塔/Q機械= 2. 4, 即Q塔=0. 156 t/h, Q機械= 0. 065 t/h。此方案中機械制冷機組供冷實際耗電量為: 0. 1328kW,再循環冷卻塔耗電量為0.0343kW,總耗電量為0. 167kW。
5. 2. 3　再循環冷卻塔作為冷源

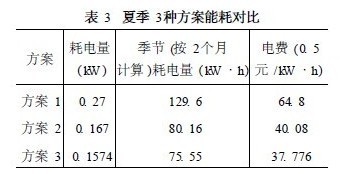

計算中供回水溫差以夏季試驗測得數據做參考值。供回水溫差取0. 75℃。此方案所需水流量為: G = 0. 0716 t/h,實際耗電量為: 0. 1574kW。表3為3種方案能耗對比。

　在炎熱季節,方案2的能耗僅為方案1能耗的62% , 方案3 的能耗僅為方案1 的能耗的58. 3% ,節能效果十分明顯。
