我國電廠利用冷卻塔排放煙氣工程措施

    1.基本布置

凈化煙氣一般經水平穿過冷卻塔殼的管道而進入冷卻塔,殼體開口高度一般在收水器之上。由于開口引起的外殼穩定性降低,通過加強開口的邊緣來補償。冷卻塔外,凈化氣管道通過柔性波紋管與煙氣脫硫設備出來的管道相連,這些管道支撐在固定構件上。煙氣由煙道進入冷卻塔后的排放方式有2種。

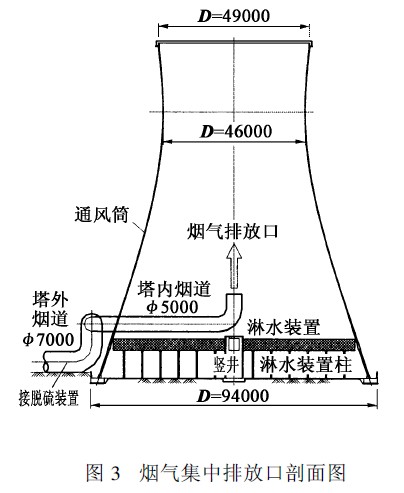

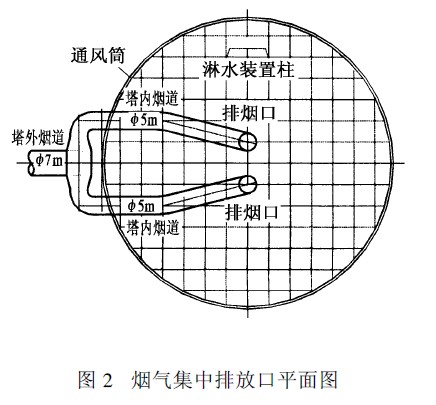

第1種方式是通過煙道上的喇叭口直接排放至冷卻塔內并與冷卻塔中的水氣混合后通過冷卻塔的出口排入大氣中,如圖2、圖3所示(圖中數據參考5000m²雙曲線自然通風冷卻塔)。這種方法簡單易行,是目前國際上采用較多的一種方法,這種方法需要在煙氣進入冷卻塔前過濾掉其中的固體物質(主要是脫硫后的石膏)。

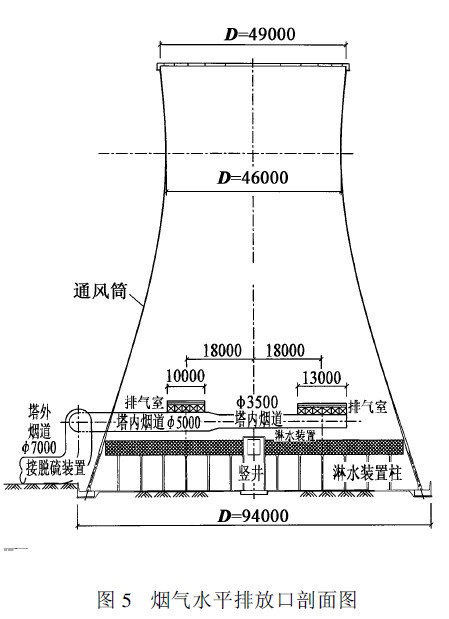

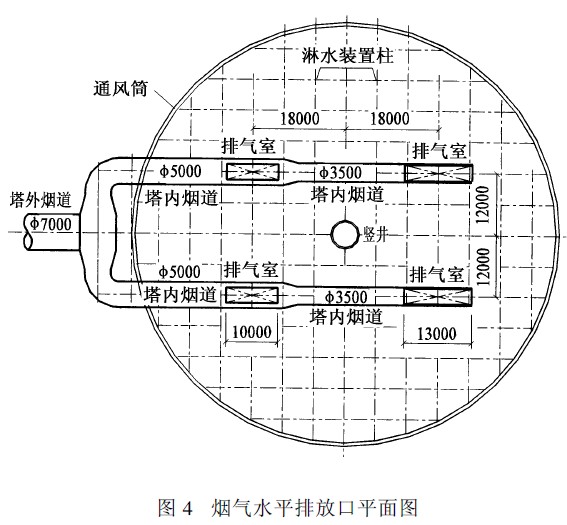

第2種方法是通過排氣室排入冷卻塔并與塔內水氣混合后再經由冷卻塔出口排入大氣中。排氣室內安裝有三角可調葉片,可用來改變煙氣排入冷卻塔的方向。這種方法可以使煙氣在不同工況時充分地與冷卻塔內的水氣混合。如圖4、圖5所示(圖中數據參考5000m²雙曲線自然通風冷卻塔)。

?

2.防腐蝕措施

由于煙氣中的酸性物質對進塔煙道、支承構件及通風筒具有強烈的腐蝕性,因此,對煙道及其支撐構件應選用玻璃鋼材料制作。經研究表明,乙烯基樹脂加ECR玻璃是最佳綜合材料。

對鋼筋混凝土通風筒則在采用環氧樹脂類的涂料進行防腐處理。如果出現逆風,出現所謂的 “沖刷作用”,冷卻塔的外部也受混合氣的影響,因此塔外也應進行防腐處理。塔殼一般來說,一層涂環氧樹脂,再用真空噴漆或涂漆法涂外涂層。

3.穩定措施

煙道開口的高度須慎重選擇,使負荷由外殼傳入塔柱影響不大,組成一個風度足夠的低邊框部件。一般除水器上幾米的地方,外殼較薄,只有16~500px左右。這樣對穩定外殼很重要的低殼地方就未受大的影響。由于開口而引起的外殼穩定性降低,則必須通過加強開口的邊緣來補償。
